G2RL-1A-E2-CV-HA PCB功率继电器

用于高电流负载开关与
高温环境的
紧凑型单刀继电器

  • 高电流23 A开关,优于标准G2RL型号。
  • 满足105°C的环境工作温度要求
  • 外形纤薄,最大高度仅为16.7 mm。
  • 线圈与接点之间加强绝缘,可实现10 kV耐冲击电压。
  • 符合EN60335-1 家用电器的安全标准。
  • 绝缘间隙和爬电距离:8mm/8mm 以上
  • 线圈绝缘类型: F类(UL1446)
RoHS適合
本ページは製品カタログからの抜粋した情報を記載しています。その他の製品情報はデータシート他各種データをご覧ください。
分类接点结构防护构造型号额定线圈电压最小包装单位
大容量与
高温
SPST-NO (1a)耐助焊剂G2RL-1A-E2-CV-HA5 VDC
12 VDC
24 VDC
100件/托盘

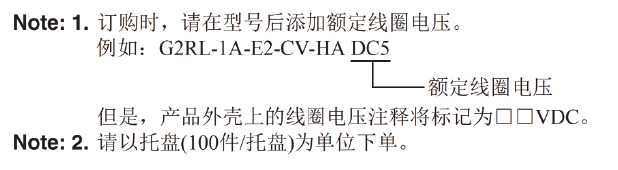

Note: 1. When ordering, add the rated coil voltage to the model number.Example: G2RL-1A-E2-CV-HA DC5 However, the notation of the coil voltage on the product case will be marked as □□VDC.Note: 2. Place your order in tray (100 pcs./tray) units.
线圈额定值
项目
额定电压
额定电流
(mA)
线圈电阻
(Ω)
动作电压
(V)
复位电压
(V)
最大电压
(V)
功耗
(mW)
额定电压的%
5 VDC80.062.575%以下10%以上130%
(23°C吋)
约400
12 VDC33.3360
24 VDC16.71,440
1.额定电流和线圈电阻是在线圈温度为23°C时的测定值,公差为±10%。
2.动作特性是在线圈温度为23°C时的测定值。
3.“最大电压”是指继电器线圈能承受的电压最大值。


接点
分类


项目
型号
大容量与高温型(阻性负载)
G2RL-1A-E2-CV-HA
接点类型
接点材质银合金(无镉)
额定负载23 A @ 250VAC
额定通电电流23 A
最大开关电压250VAC
最大开关电流23 A

特性
分类


项目
型号
大容量与高温型
G2RL-1A-E2-CV-HA
接点电阻 *1100 mΩ以下
动作时间15ms以下
复位时间5ms以下
绝缘电阻*21,000MΩ以上
绝缘强度线圈与接点间5,000VAC, 50/60Hz持续1min
同极接点间1,000VAC, 50/60Hz持续1min
耐冲击电压10 kV (1.2 × 50 μs)
抗振性毁坏10~55~10Hz,单振幅0.75 mm(双振幅1.5 mm)
误动作10~55~10Hz,单振幅0.75 mm(双振幅1.5 mm)
抗冲击性毁坏1,000m/s2
误动作通电:100m/s2, 断电:100 m/s2
耐久性机械寿命20,000,000次(每小时18,000次)
电气寿命 *3
(阻性负载)
100,000次(250VAC、23A、105°C,开1s/关9s)
使用环境温度-40~105°C(无结冰或凝露)
使用环境湿度5%~85%(无结冰或凝露)
重量约12 g

注: 上表中的值为23°C时的初始值。
*1. 测量条件:在DC 5V、1A时采用电压降方法
*2. 测量条件:采用500VDC兆欧表在与测量耐压强度相同的位置测得。
*3. 每小时360次。

(単位:mm)
G2RL-1A-E2-CV-HA

PCB安装孔
(底视图)

端子排列/内部连接
(底视图)


注意事项

●有关如何正确使用,请参见印刷基板用继电器共通注意事项部分。

电气设备和材料安全法(日本)

G2RL-1A-E2系列不符合《日本电气设备与材料安全法》。请注意根据应用选择合适的继电器。
