W7ED 触控传感器

只需轻触即可切实动作
作为防静电对策备有各种FG端子搭载产品

  • 内置最适于嵌入型应用的设备
  • 只需使用螺钉固定接触用部件和触控传感器的电极,即可构成适合应用用途的触控传感器。
  • 灵活应用FG端子可轻松消除从人体侵入电极的静电。
  • 支持DC5V~15V、开路集电极输出。
RoHS適合
本ページは製品カタログからの抜粋した情報を記載しています。その他の製品情報はデータシート他各種データをご覧ください。

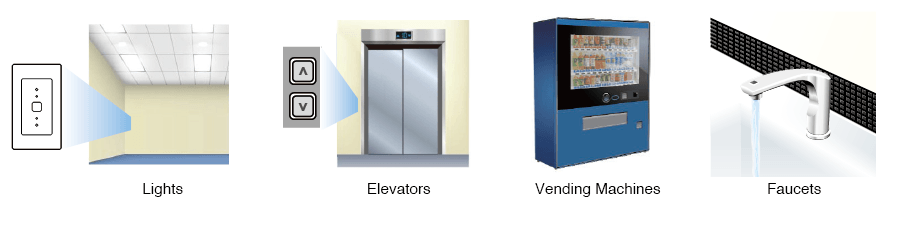

应用例

电极形状 外观 FG端子 型号
I字 W7ED-11F
W7ED-12F
L字 W7ED-11L
W7ED-12L
■ 额定值/性能
检测容量* 25±5pF
电源电压 DC5V(-10 %)~15V(+10%)
输出 开路集电极(最大输出电流 10mA)
输出剩余电压 0.4V以下
动作形态 检测容量时(有人体接触) : 输出晶体管ON
未检测容量时(无人体接触) : 输出晶体管OFF
消耗电流 10mA以下
电压的影响 在额定电源电压的±10%范围内,额定电源电压时,相对于检测容量的变化率的±10%以内
温度的影响 在动作时环境温度范围 内,+23 ℃时,相对于检测容量的变化率的±10%以内
环境温度 使用时:-10~60℃(不结冰、凝露)
保存时:-20~70℃(不结冰、凝露)
环境湿度 25~85%RH
※ 检测容量是指电极和触控传感器电路的GND端子间附加电容时,成为检测状态的容量值。

■ 输出段电路图

无FG端子
(W7ED-11F、W7ED-11L)



有FG端子
(W7ED-12F、W7ED-12L)

*推荐FG端子连接设备的机壳接地等稳定电位。

■ 动作时序图

容量检测



输出晶体管





W7ED-11F

注1. 接插件端子记号的关系如下所述
接插件端子No 端子记号 名称
1 O 输出(OUT)
2 G 接地(GND)
3 V 电 源(VCC)
  • 注2. 适用于接插件的外壳为
    日本molex合同会社产
    51021-03□□系列
  • 注3. 批次No.在图中指定位置以4位数标示
  • * 未指定的尺寸公差为IT16


W7ED-12F

注1. 接插件端子记号的关系如下所述
接插件端子No 端子记号 名称
1 O 输出(OUT)
2 G 接地(GND)
3 FG 机壳接地(FG)
4 V 电源(VCC)
  • 注2. 适用于接插件的外壳为
    日本molex合同会社产
    51021-04□□系列
  • 注3. 批次No.在图中指定位置以4位数标示
  • * 未指定的尺寸公差为IT16


W7ED-11L

注1. 接插件端子记号的关系如下所述
接插件端子No 端子记号 名称
1 O 输出(OUT)
2 G 接地(GND)
3 V 电 源(VCC)
  • 注2. 适用于接插件的外壳为
    日本molex合同会社产
    51021-03□□系列
  • 注3. 批次No.在图中指定位置以4位数标示
  • * 未指定的尺寸公差为IT16


W7ED-12L

注1. 接插件端子记号的关系如下所述
接插件端子No 端子记号 名称
1 O 输出(OUT)
2 G 接地(GND)
3 FG 机壳接地(FG)
4 V 电源(VCC)
  • 注2. 适用于接插件的外壳为
    日本molex合同会社产
    51021-04□□系列
  • 注3. 批次No.在图中指定位置以4位数标示
  • * 未指定的尺寸公差为IT16

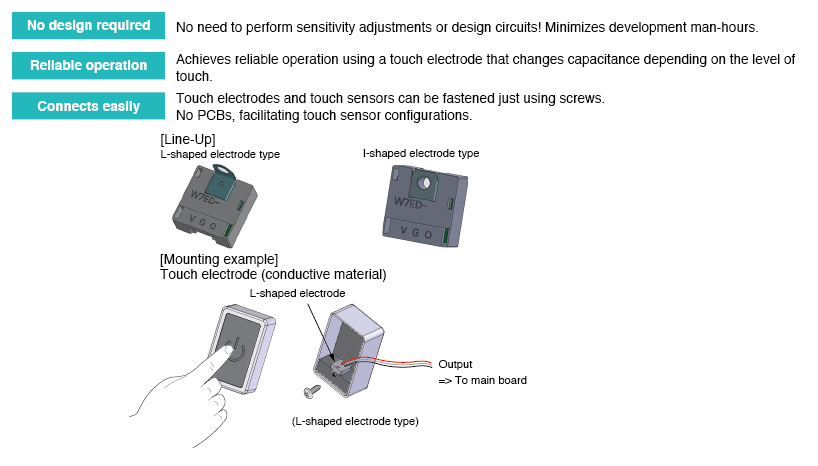

关于使用方法

  • 使用方法
    通过使本产品的电极接触并固定到接触用部件(金属材料或实施金属电镀处理的导电部件),可构成符合应用的规格的触控传感器。电极已开设通孔,因此可以用螺钉等进行固定。
  • 关于FG端子
    由于触控传感器的性质,人体的静电可能从电极流入。需要采取防静电对策时,作为静电的放电路径,请选择设置FG端子一类的产品(W7ED-12F、W7ED-12L)。为了有效地使用FG端子作为防静电对策,推荐使用粗而短的配线与设备的机壳接地等稳定电位连接

使用注意事项

  • 接触用部件请使用金属部件或实施金属电镀处理的部件等导电部件。
  • 接触用部件和本产品的电极请务必与大地接地绝缘。
  • 接触用部件的大小及其部件周边的金属等条件不同,可常时附加的容量也不同,因此请在本产品的电极接触并固定到接触用部件的状态下,以通过人体接触接触用部件的方式确认触控传感器动作后使用。
  • 请勿在直接接触水等液体的场所使用。否则可能导致故障。
