B5W-LB系列 限定反射型传感器

不易受颜色和材质影响的限定反射型镜面、黑色、透明物体也都会检测出来

  • < 颜色的稳定性 >
    稳定检测镜面、黑色及透明物体等各种物体
    不受背景影响,切实检测希望检测的物体
  • < 距离的稳定性 >
    检测范围广,因此耐物体位置偏移强
  • 不易受外部干扰影响的设计
  • 备有模拟电压输出和数字输出
  • 备有55mm和10mm的检测距离
RoHS 指令
Model 2D/3D CAD
B5W-LB1112-1 Download
B5W-LB1122-1 Download
B5W-LB2101-1 Download
B5W-LB2112-1 Download
B5W-LB2122-1 Download
注意:此网页提供了数据表的摘录。有关详细信息,请参阅产品数据表和其他适用的文件。
  • [Reliable Detection of Shiny,Black or Transparent objects]Light Convergent Reflective sensor for embedding in 24 VDC equipment [Miniature type]B5W-LB2 Sensing distance: 10 to 55 mm
  • 3features[Robustness of color] Stable detection of shiny, black or transparent objects[Robustness of the distance]A wide sensing range to allow object shifting[Line up]Suitable for embedding in commercial equipment

应用

  • [Container detection]Analysis equipment[Printed paper detection]Printing equipment[Tablet package detection]Tablet packagers
  • [Cup detection]Coffee makers[Article detection inside boxes]Delivery boxes[Hand detection]Sanitation equipment
[Robustness of color]Stable detection for of shiny, black or transparent objects [Past problem]Sensing of shiny, black or transparent objects was unstable, requiring more man-hours for development and production processes.→[Solution!]With OMRON's Light Convergent Reflective Sensors, unstable sensing of shiny, black or transparent objects is no longer a problem, meaning less man-hours! Contributing to reduction of man-hours. [Here's why]Light Convergent Reflective Sensor Principles The presence of an object is detected by the received light reflected off a sensed object. The sensor's optical system has a limited projection beam and light sensing area, so the system is capable of sensing objects only within a specific distance from the sensor (the range in which the projection beam and the light sensing area overlap).




Unaffected by backgrounds, meaning only the intended object is sensed accurately.[Past problem](1) At a sensing distance for white objects, a black object is not sensed.(2) At a sensing distance for black objects, a white background is sensed.→[Solution!]Objects can be sensed accurately, regardless of object color.
[Robustness of the distance]A wide sensing range to allow object shifting [Past problem]Sensing was not possible due to object shifting.→[Answer!]A wider sensing range has been realized through the use of four types of toroidal lenses.Sensing is even possible in the case of object shifting.[Here's why]Optical simulations were used in the design of these lenses to provide robustness in terms of both color and distance. Lens design using optical simulation. [Past]The low levels of light reflected off shiny, black or transparent objects made detection unstable.→[Answer!]OMRON's unique structure uses four types of toroidal lenses to enable stable sensing, even at minimal light levels.
[Line up]Suitable for embedding in commercial equipment 输出型 模拟输出型 数字输出型 外观 小型 超小型 电源电压 DC 5V ±10% DC 24V ±10% 输出型 模拟(光电晶体管输出) ON/OFF(NPN 开路集电极输出) 保护构造 - IP50 检测距离(对象物体 :白纸) 10-55mm 注 :现行阈值时 2-10mm 型号 B5W-LB2101-1 B5W-LB2112-1 B5W-LB2122-1 B5W-LB1112-1 B5W-LB1122-1[24 VDC]Noise-resistant, 24 V types ideal for use in commercial equipment are also available in our lineup.[Connects easily]An ON/OFF output that enables direct connections to control equipment such as PLCs.[Environmental resistance]IP50 for use in a wide range of applications, including heavy dust. Note: Only digital output type[Performance comparison with conventional sensors]Capable of sensing workpieces of various colors over a wide sensing range
检测方式形状尺寸连接方式输出型检测距离动作模式型号最低发货数量
(单位:个)
限定反射型B5W-LB1112-1/B5W-LB1122-1超小型连接器NPN开路
集电极输出
2〜10mm*入光时ONB5W-LB1112-11
遮光时ONB5W-LB1122-1
B5W-LB2112-1/B5W-LB2122-1小型 10〜55mm*入光时ONB5W-LB2112-1
遮光时ONB5W-LB2122-1
B5W-LB2101-1模拟输出-B5W-LB2101-1
紅外光
* 白纸


项 目检测方式限定反射型
NPN输出B5W-LB1112-1B5W-LB1122-1B5W-LB2112-1B5W-LB2122-1
检测距离白纸2〜10mm10〜55mm
黑纸3〜8mm10〜40mm
非检测距离(白纸)20mm以上85mm以上
最小检测物体(参考值)φ0.05mmφ0.15mm
应差20%以下
光源(发光波长)红外发光二极管(850nm)
电源电压DC24V ±10% 脉动(p-p)10%以下
消耗电流15mA以下(DC26.4V时)20mA以下(DC26.4V时)
动作模式入光时ON遮光时ON入光时ON遮光时ON
控制输出负载电源电压DC26.4V以下、负载电流50mA以下(剩余电压0.8V以下(负载电流50mA时)、
残留电压0.32V以下(负载电流10mA时))开路集电极输出(NPN输出)
指示灯
响应时间动作·复位:各1ms以下
使用环境照度受光面照度 白炽灯:3,000lx以下、太阳光:10,000lx以下
环境温度范围工作时:-10~+60°C、储存时:-25~+80°C(不结冰、凝露)
振动(耐久)10~55Hz 双振幅1.5mm X、Y、Z各方向2h
冲击(耐久)500m/s2 X、Y、Z各方向3次
保护构造IEC标准IP50(端子部除外)
连接方式连接器型゚
重量(仅本体)约1.6g约3.4g
材质外壳聚碳酸酯(PC)
透镜部丙烯树脂(PMMA)
盖板聚碳酸酯(PC)

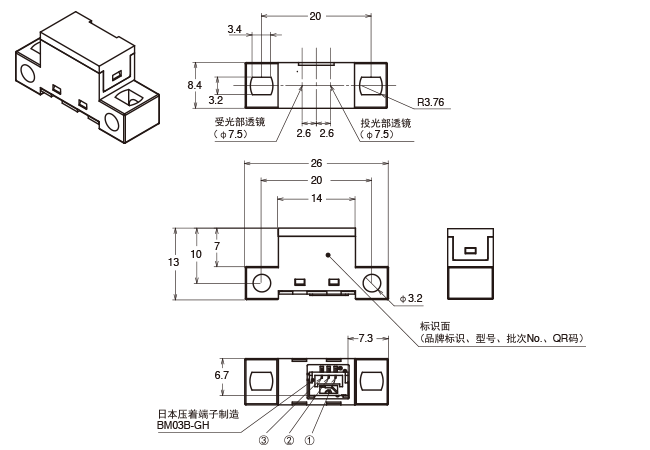

B5W-LB1112-1
B5W-LB1122-1



端子记号名称
GND
Vout
Vcc

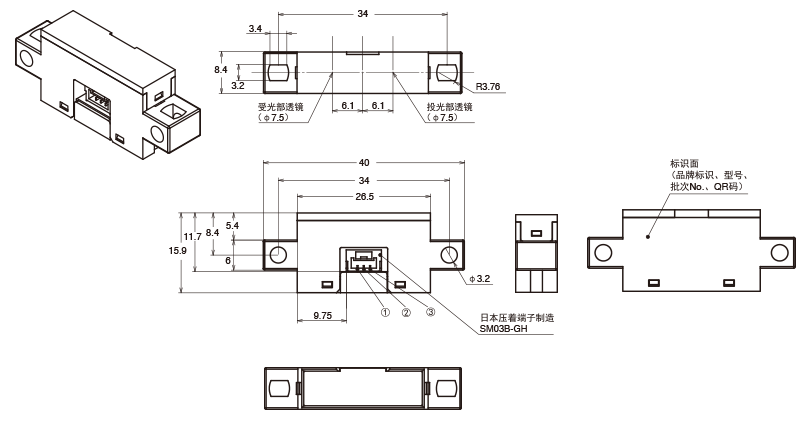

B5W-LB2112-1
B5W-LB2122-1




端子记号名称
GND
Vout
Vcc

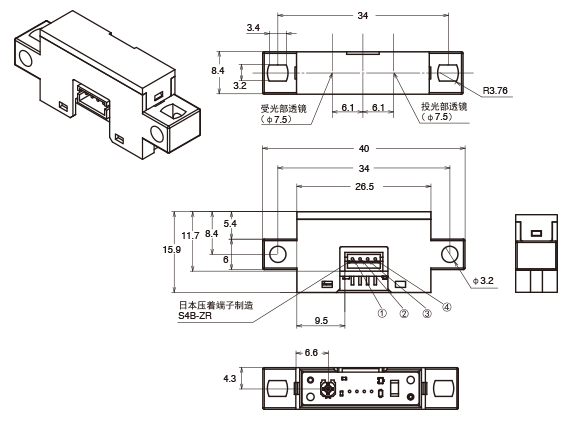

B5W-LB2101



端子记号名称
Pulse
GND
Vout
Vcc

使用注意事项

●安装时

  • (1)外部干扰光可能会导致传感器误动作。此时,请安装在外部干 扰光无法进入传感器受光侧的角度,并确认不受外部干扰光 的影响。
  • (2)安装传感器时,请将其牢固地安装在平整的面上。
  • (3)使用螺钉固定限定反射型传感器时,请使用M3螺钉 (为防止螺钉松动,请与直径 φ6mm 的弹簧垫圈和平垫圈组合使用)。此时,紧固强度请控制在0.54N·m以下。
  • (4)请避免物体碰撞到传感器的检测部。检测面如有损伤,将导致性能劣化。
  • (5)使用前请确保未出现因震动、冲击而造成的安装松动和间隙。
  • (6)模拟输出型的电路板上搭载有旋钮。是本公司工序内使用的旋钮,请勿触碰。

●接线时



关于浪涌对策

  • (1)电源线上有浪涌时,请根据使用环境连接齐纳二极管 ZD 和电 容器 (0.1~1μF)等,并确保浪涌消失后再进行使用。 DC24V电源建议使用30~35V的齐纳二极管,DC5V电源建议 使用10~15V的齐纳二极管。
  •
  • (2)请勿使用继电器等小型感性负载。
  •
  • (3)如果高压线、动力线与限定反射型传感器的接线在同一根配 管或同一个管道内走线,本产品可能会因感应而发生误动作 乃至损坏。因此请分别配管或单独配管。
  • (4)数字型在安装接插件时,请确保切实锁定。

●关于接线时的使用


  • (1)接线固定后, “端子·连接器”的结合部因电线支撑和拉伸而受 力时,连接器接触部位和电线等的结合部位会受到损伤,导致 接触不良。为线束等电线进行布线与接线时,请确保“端子·连 接器”的结合部位避免受到如下图所示的压力 (外力)。
  • (2)接通电源时,请勿接导线。否则会导致损坏。
  •

●设计时



限定反射型传感器的注意事项
限定反射型传感器采用调制光方式。使用时,请在充分注意电源和 导线长度影响的基础上进行设计。 相比直流光方式,调制光方式更容易受到影响。

调制光方式容易受电源和导线长度影响的理由
调制光方式的投光LED为脉冲点亮。在该脉冲时间,瞬间大电流会 流过限定反射型传感器,消耗电流因此会产生脉动。光电传感器等 产品通过内置容量充足的电容器来消除消耗电流脉动的影响,但 小型的限定反射型传感器难以内置容量充足的电容器。因此,导线 较长时,或由于电源的种类,可能会无法追随消耗电流的脉动,动 作会变得不稳定。



应对措施

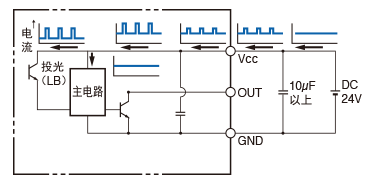

〈通过增加电容器来应对〉

・请在尽可能靠近传感器的位置,实施接入10μF以上电容器的接线。(电容器的耐压请设为传感器电源电压的2倍以上。在这种 使用方式下,钽电容器在发生短路故障时会有大电流流过,可能会起火,因此请勿使用。)



〈导线延长时的对策〉

・传感器的导线请设计为总长2m以内。

・2m以上的接线时,请采用在距离传感器2m以内的位置接入10μF以上电容器(铝电解电容器等)的接线。此时也请以总长5m左右为限进行设计。超过5m时,请先使用PLC等获取传感器输出,再通过PLC的通信功能等进行传递。

・实际上是可以延长至5m以上的,但需要考虑到电缆的规格以及同时接线的电缆、其他设备产生的噪声的影响。此外,还存在线材的电阻成分导致的电压下降的影响,因此请对电缆末端和传感器部的电压差及噪声电平等进行充分的评估。



〈使用开关电源时的应对措施〉
・传感器连接开关电源时,请根据需要采取以下任意措施。

  • ① 请在尽可能靠近传感器的位置,实施接入10μF以上电容器(铝 电解电容器等)的接线。(请使用耐压为传感器电源电压2倍以 上的电容器。在这种使用方式下,钽电容器在发生短路故障时 会有大电流流过,可能会起火,因此请勿使用。)
  •
  • ② 出于降低架台阻抗,以使感应干扰不易侵入传感器周边架台的 目的,请在传感器近旁连接0V电源线。或者,请通过电容器(0.47μF左右)进行连接。
  •

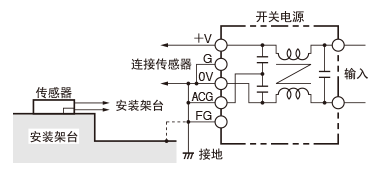

  • ③ 请将开关电源的噪声滤波器端子(中点端子~ACG)与电源框体(FG)及电源的0V连接。如果将所连接的线路进行接地或与架台连接,可以实现更稳定的动作(各种电源厂家推荐)。

〈存在感应噪声时的应对措施〉


  • ④ 请在传感器本体与安装架台之间插入厚度10mm左右的绝缘板(塑料制)。

〈关于感应噪声的影响〉

・传感器安装架台(金属)中存在感应噪声时,传感器可能会出现与入光状态相同的情况。此时,需要对限定反射型传感器的0V端子与安装架台(金属)进行同电位连接。或者,请通过电容器(0.47μF左右)连接0V端子与安装架台(金属)。



〈关于接通电源时的影响〉(仅限数字)

受到电源环境等的影响,当接通电源时,有时会产生输出脉冲。请在接通电源100ms之后,稳定的可检测状态下使用。
