G5Q 功率继电器

1极10A开关容量的小型功率继电器

  • 小型1a/1c接点继电器。
  • 具有高开关性能,适用于各种负载。
  • 可可确保8kV耐冲击电压(线圈-接点间)的小型产品。
  • 低线圈功耗(SPST-NO: 200mW,SPDT: 400mW)
  • 线圈绝缘类型: F类(UL1446)。
  • 符合IEC/EN 60335-1。(-HA型号)
  • 支持保持电压、PWM控制,有助于节能。(G5Q-□-PW型)
RoHS 指令
注意:此网页提供了数据表的摘录。有关详细信息,请参阅产品数据表和其他适用的文件。

订购信息

种类
端子形状 市场代码 分类 接点结构 防护构造 型号 额定线圈电压 最小包装单位
印刷电路板用端子 通用 标准 SPST-NO (1a) 耐助焊剂 G5Q-1A 5VDC
9VDC
12VDC
24VDC
100 个/托盘
G5Q-1A-PW 5VDC
12VDC
24VDC
密封 G5Q-1A4 5VDC
9VDC
12VDC
24VDC
SPDT (1c) 耐助焊剂 G5Q-1 5VDC
9VDC
12VDC
24VDC
G5Q-1-PW 5VDC
12VDC
24VDC
密封 G5Q-14 5VDC
9VDC
12VDC
24VDC
大容量 SPST-NO (1a) 耐助焊剂 G5Q-1A-EU 5VDC
12VDC
24VDC
密封 G5Q-1A4-EU
SPDT (1c) 耐助焊剂 G5Q-1-EU
密封 G5Q-14-EU
家用电器 标准 SPST-NO (1a) 耐助焊剂 G5Q-1A-HA 5VDC
12VDC
G5Q-1A-HA-PW
大容量 G5Q-1A-EU-HA 12VDC
24VDC
标准 SPDT (1c) G5Q-1-HA 5VDC
12VDC
24VDC
G5Q-1-HA-PW
大容量 G5Q-1-EU-HA 12VDC
24VDC

额定值

操作线圈

种类
接点构成 额定电压 额定电流
(mA)
线圈电阻
(Ω)
动作电压
(V)
复位电压
(V)
最大容许电压
(V)
消耗功率
(mW)
额定电压的%
SPST-NO (1a) DC5V 40 125 75% 以下 5%以上
5 ~ 34%
190%
(23ºC时)
约200
约32
DC9V 22.2 405
DC12V 16.7 720
DC24V 8.3 2880
SPDT (1c) DC5V 80 63 5%以上
5 ~ 25%
约400
约36
DC9V 44.4 202
DC12V 33.3 360
DC24V 16.7 1440

开关部(接点部)

种类
项目 电阻负载
SPST-NO (1a) SPDT (1c)
标准 大容量 标准 大容量
接触结构
接点材质 银合金(无镉)
接定负载 AC125V 10A
AC125V 3A
AC250V 5A
AC250V 3A
DC30V 5A
AC125V 10A
AC125V 3A
AC250V 5A
AC250V 3A
DC30V 5A
AC125V 10A (常开)
AC125V 3A (常开)
AC250V 5A (常开)
AC250V 3A (常开)
DC30V 5A(常开)
AC125V 3A (常闭)
AC250V 3A (常闭)
DC30V 3A(常闭)
AC250V 10A(常开)
AC125V 3A (常开)
AC250V 5A (常开)
AC250V 3A (常开)
DC30V 5A (常开)
AC125V 3A (常闭)
AC250V 3A (常闭)
DC30V 3A (常闭)
额定通电电流 10 A (常开)/3 A (常闭)
接点电压最大值 277 VAC、30 VDC
接点电流最大值 AC: 10 A (常开)/3 A (常闭)
DC: 5 A (常开)/3 A (常闭)

性能

种类
项目 标准型
接触电阻∗1 100mΩ 以下
动作时间 10ms以下
复位时间 5ms 以下
绝缘电阻∗2 1,000 mΩ以上
耐压 线圈和接点之间 AC4,000 V, 50/60 Hz 1 min
同极接点之间 AC1,000 V, 50/60 Hz 1 min
耐冲击电压 (线圈和接点之间) 8kV(1.2×50μs)
振动 耐久 10 ~ 55 ~ 10 Hz,单振幅 0.75 mm (双振幅1.5 mm)
误动作 10 ~ 55 ~ 10 Hz,单振幅 0.75 mm (双振幅1.5 mm)
冲击 耐久 1,000m/s2
误动作 100m/s2
寿命 机械 1,000万次以上(开关频率18,000次/h)
电气
  • 常开
    25,000次:AC250V 10A、阻性负载(动作:ON持续1秒,OFF持续3秒)<大容量型>
    50,000次:AC125V 10A、阻性负载(动作:ON持续1秒,OFF持续3秒)
    200,000次:AC125V 3A、阻性负载(动作:ON持续1秒,OFF持续1秒)
    50,000次:AC250V 5A、阻性负载(动作:ON持续1秒,OFF持续1秒)
    100,000次:AC250V 3A、阻性负载(动作:ON持续1秒,OFF持续1秒)
    100,000次:DC30V 5A、阻性负载(动作:ON持续1秒,OFF持续1秒)
  • 常闭
    200,000次:AC125V 3A、阻性负载(动作:ON持续1秒,OFF持续1秒)
    100,000次:AC250V 3A、阻性负载(动作:ON持续1秒,OFF持续1秒)
    100,000次:DC30V 3A、阻性负载(动作:ON持续1秒,OFF持续1秒)
故障率 (P水准) (参考值∗3) DC5V 10mA
使用环境温度 -40ºC ~ 105ºC (无结冰、无凝露)
-40°C ~ 85°C (无结冰、无凝露)
使用环境湿度 5% ~ 85%RH
重量 约6.5 g

外形尺寸

(单位: mm)

G5Q-1A(4)(-EU)(-HA)(-PW)

  • Dimensions: G5Q-1A, G5Q-1A4, G5Q-1A-EU (-HA), G5Q-1A4-EU

    ∗ 平均尺寸

  • 印刷基板加工尺寸(BOTTOM VIEW)

    尺寸公差为: ±0.1 mm

    PCB Mounting Holes
    端子配置/内部连接图
    (BOTTOM VIEW)
    Terminal Arrangement / Internal Connections

    无线圈极性

G5Q-1(4)(-EU)(-HA)(-PW)

  • Dimensions: G5Q-1A, G5Q-1A4, G5Q-1A-EU (-HA), G5Q-1A4-EU

    ∗ 平均尺寸

  • 印刷基板加工尺寸(BOTTOM VIEW)

    尺寸公差为: ±0.1 mm

    PCB Mounting Holes
    端子配置/内部连接图
    (BOTTOM VIEW)
    Terminal Arrangement / Internal Connections

    (无线圈极性)

请正确使用

「共通注意事项」请参考相关页。

正确使用

继电器动作后的线圈电压下降(保持电压)
  • 如果继电器动作后线圈电压降为保持电压,应先向线圈施加额定电压至少100ms,如下图所示。
  • G5Q-1A型的线圈保持电压需为额定电压的40%以上,G5Q-1型则需为额定电压的30%以上。请勿让电压波动使线圈保持电压降至此值以下。

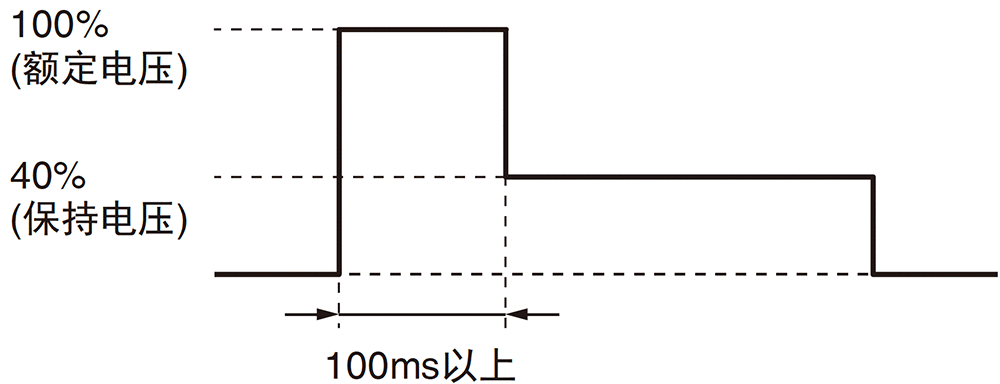

G5Q-1A

Coil Voltage Reduction (Holding Voltage) after Relay Operation

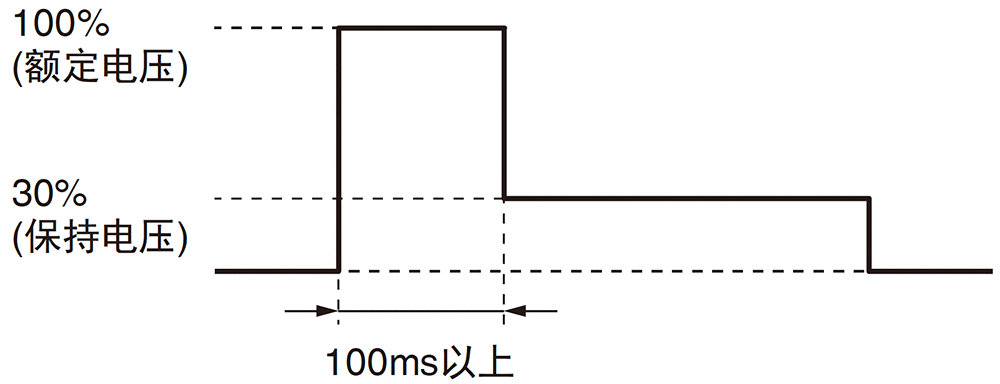

G5Q-1

Coil Voltage Reduction (Holding Voltage) after Relay Operation

G5Q-1A

种类
  施加的线圈电压 线圈电阻 功耗
额定电压 100% 125Ω (5 VDC)
720Ω (12 VDC)
2880Ω (24 VDC)
约200 mW
保持电压 40% 约32 mW

G5Q-1

种类
  施加的线圈电压 线圈电阻 功耗
额定电压 100% 63Ω (5 VDC)
360Ω (12 VDC)
1440Ω (24 VDC)
约400 mW
保持电压 30% 约36 mW
●通过PWM驱动降低线圈功耗
  • PWM 驱动对应产品(-PW)可利用PWM控制降低线圈保持电流,从而实现省电。
  • 继电器工作时请对线圈施加100ms以上的额定电压。
  • 下述为本公司验证条件。使用前,请务必在实际使用条件下对 实际设备进行确认。

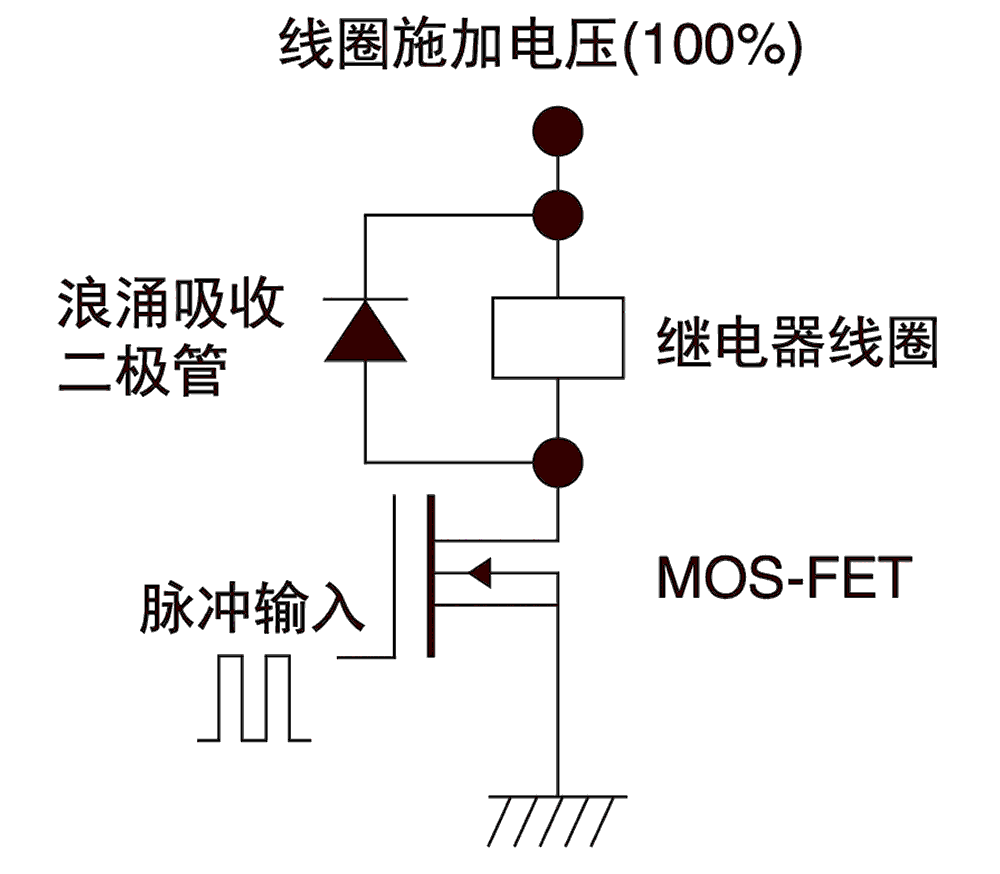

■驱动电路示例

■本公司验证条件

  • 施加电压: 额定电压
  • Duty: 50%以上
  • 频率: 10kHz以上
  • 二极管Vf: 0.4 V以下
