D6T MEMS非接触温度传感器

无需接触即可测量的MEMS非接触温度传感器

  • 通过本公司自行设计制造的ASIC、MEMS组合,实现高等级的SNR*1
  • 直接输出温度值,软件设计更轻松
  • 像素数(1~1024)×温度范围(-40~200℃)组成的各种类型
    *1. SNR:信噪比(Signal-Noise Ratio)信号(Signal)与噪声(Noise)的比。
RoHS 指令
Model 2D/3D CAD
D6T-1A-01 Download
D6T-1A-02 Download
D6T-32L-01A Download
D6T-44L-06 Download
D6T-44L-06H Download
D6T-8L-09 Download
D6T-8L-09H Download
D6T-HARNESS-02 Download
注意:此网页提供了数据表的摘录。有关详细信息,请参阅产品数据表和其他适用的文件。

无接触测量
微小温度变化也不会错过的
欧姆龙温度传感器

  • MEMS非接触温度传感器(红外传感器)是由热电堆元件接收来自对象物的红外热能,
    从而以非接触方式检测对象物表面温度的传感器。

    1

    高精度

    高等级的稳定温度输出

    2

    轻松连接

    直接输出温度值,软件设计更轻松

    3

    像素数×温度产品阵容

    像素数(1~1024)×温度范围(-40~200℃)组成的各种类型

  • D6T MEMS非接触温度传感器
1

高精度

高等级的稳定温度输出

  • 用于高精度要求的应用时,
    输出不安定
  • 稳定的温度输出
  • OMRON D6T-1A-01
    OMRON D 6T-1A-01 输出不安定
    普通同等产品
    一般相当品 稳定的温度输出
  • 注1.基于本公司评估方法(采用25℃黑体炉,30秒连续测量)。
  • 注2.但是,在产品规格中不作保证。
-高精度- 其理由?
通过本公司自行设计制造的ASIC、MEMS组合,
实现高等级的SNR*1
  • 自制ASIC
  • ×
  • 自制MEMS
ASIC和MEMS热电堆均为欧姆龙自行设计、制造。
通过数字滤波器及工艺优化,减少ASIC的噪声干扰,
从而实现高等级的信噪比(SNR)
  • *1 SNR: 信噪比(Signal-Noise Ratio)信号(Signal)与噪声(Noise)的比。
产品结构

采用欧姆龙MEMS技术,将热电堆元件和ASIC封装在一起,同时实现小型化和高精度。

  • 硅透镜:远红外线聚光 MEMS热电堆:产生电动势 ASIC:高精度放大器 MCU:温度换算·运算·I2C I/F(检测波长范围8~12m)
  • MEMS 热电堆 检测原理 基于塞贝克效应,由2种金属接点之间的温度 差产生热电动势
2

轻松连接

直接输出温度值,软件设计更轻松

  • OMRON D6T
    温度值输出
    传感器 MEMS→(电压)→A/D转换→(Bit值)→温度変換→(温度转换)客户 MCU
  • 其他公司CAN封装温度传感器
    Bit值输出
    传感器 MEMS→(电压)→A/D转换(Bit值) 客户 MCU
提供开发支持工具

MEMS非接触温度传感器可与OMRON传感器评估板连接。
适用以下三种平台,将非接触温度传感器、评估板、线束接至平台,即可轻松评估。

scroll
传感器 连接用线束 评估板 平台 示例代码
D6T 2JCIE-HARNESS-01 2JCIE-EV01-RP1 Raspberry Pi*1 https://github.com/omron-devhub/d6t-2jcieev01-raspberrypi
2JCIE-EV01-AR1 Arduino*2 https://github.com/omron-devhub/d6t-2jcieev01-arduino
2JCIE-EV01-FT1 ESP32 Feather*3 https://github.com/omron-devhub/d6t-2jcieev01-arduino
  • *1. Raspberry Pi是Raspberry Pi财团的注册商标。
  • *2. Arduino是Arduino LLC和Arduino SRL的注册商标。
  • *3. Feather是Adafruit Industries LLC的注册商标。
3

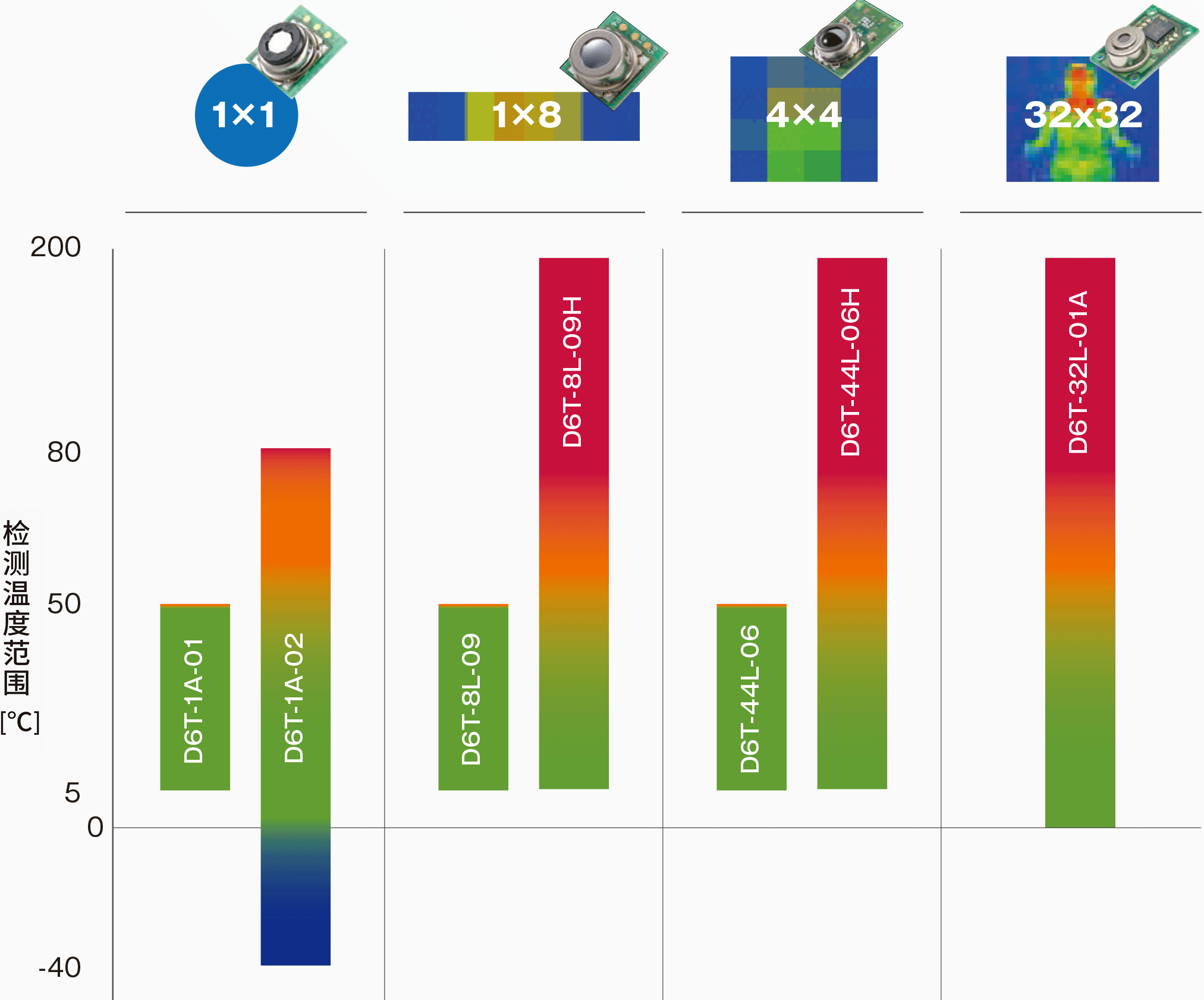

像素数×温度产品阵容

像素数(1~1024)×温度范围(-40~200℃)组成的各种类型

scroll

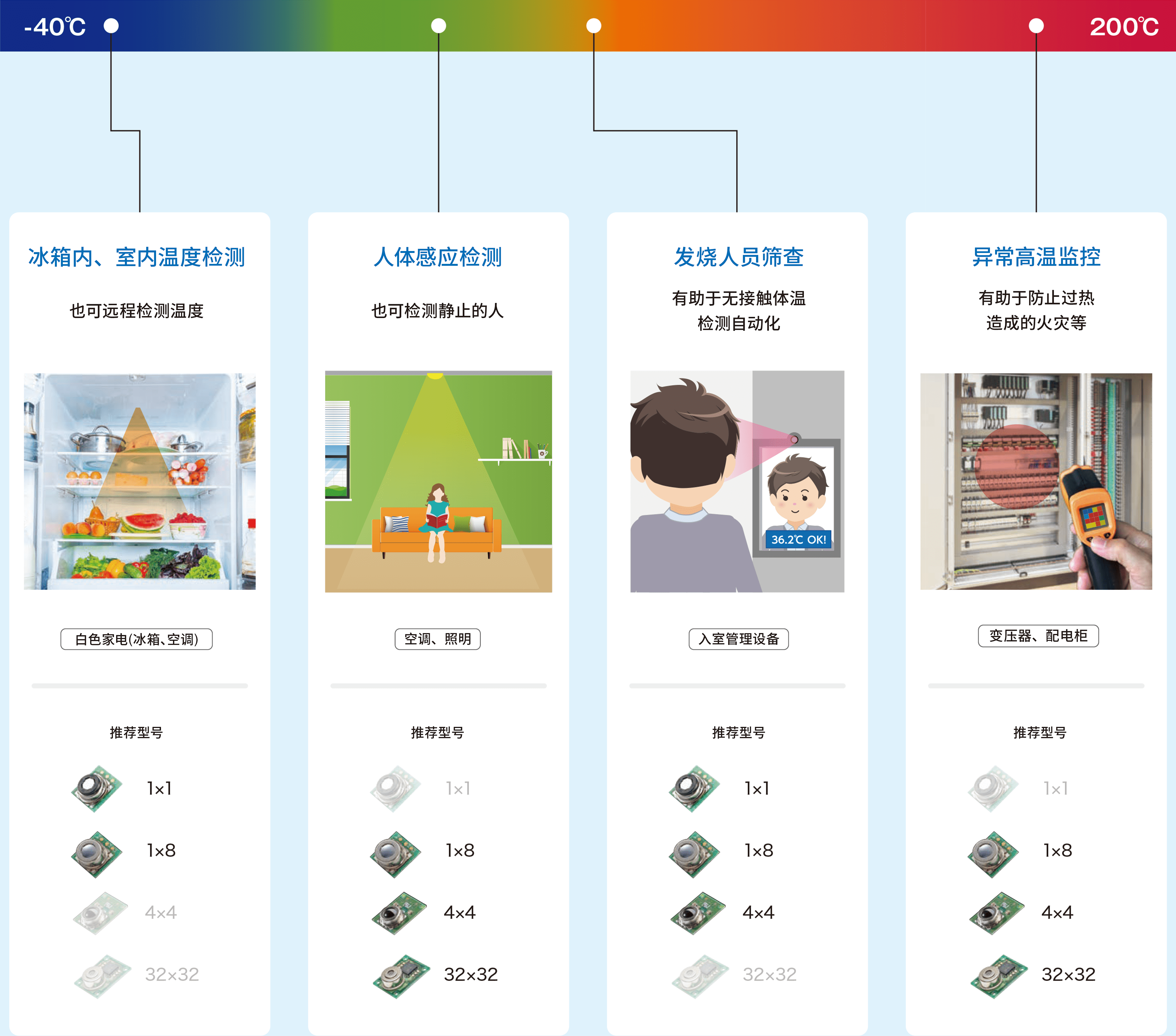

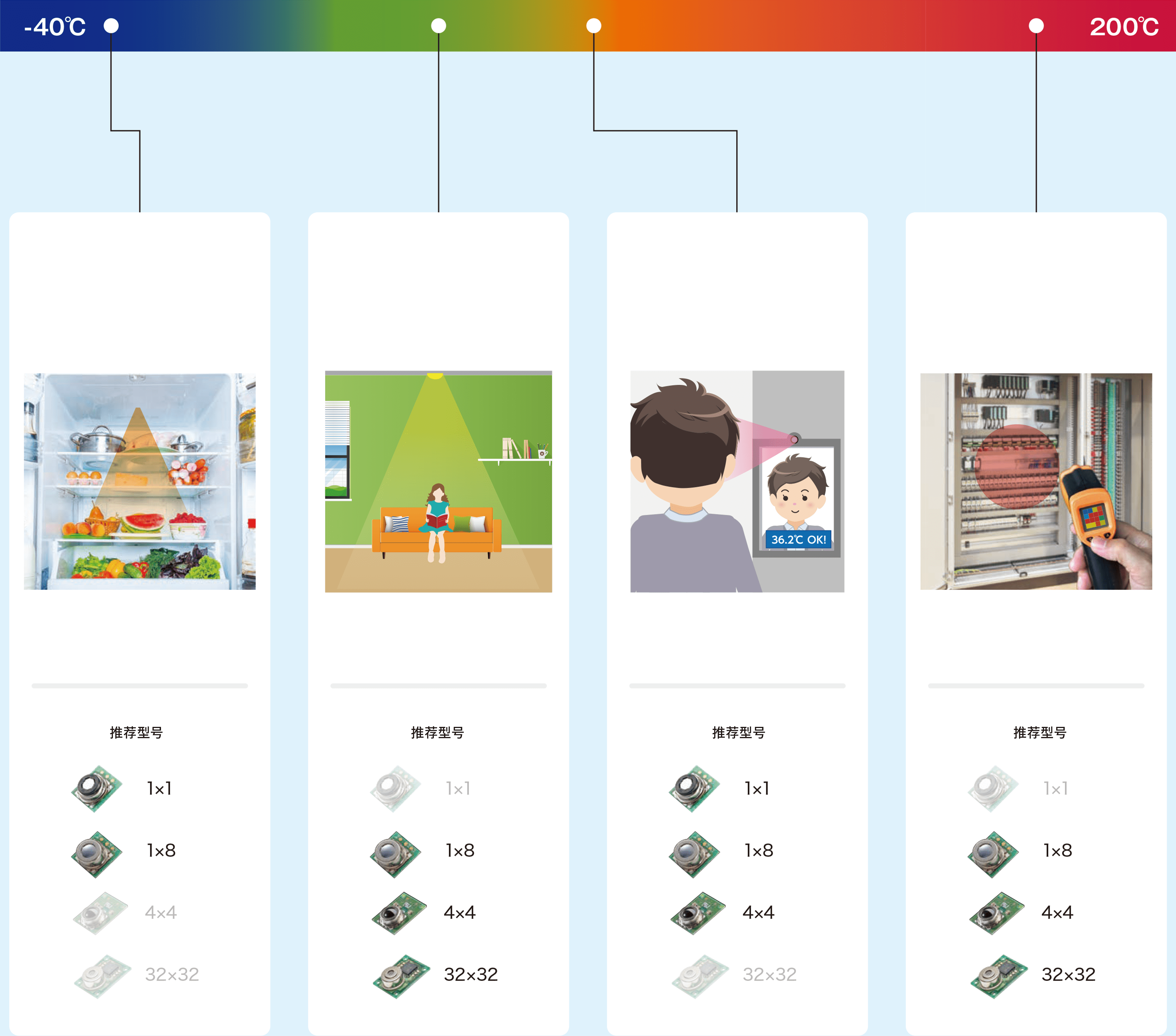

应用例
根据不同的温度测量范围,可用于各种应用。
scroll
  • 冰箱内、室内温度检测也可远程检测温度
  • 人体感应检测静也可检测静止的人
  • 发烧人员筛查有助于无接触体温
    检测自动化
  • 异常高温监控有助于防止过热
    造成的火灾等
  • 白色家电
    (冰箱、空调)
  • 空调、照明
  • 入室管理设备
  • 变压器、配电柜
-40℃〜 (冰箱内、室内温度检测) 也可远程检测温度「白色家电(冰箱、空调))」推荐型号1×1、1×8(人体感应检测)也可检测静止的人「空调、照明」推荐型号1×8、4×4、32×32(发烧人员筛查)有助于无接触体温检测自动化「入室管理设备」推荐型号1×1、1×8、4×4(异常高温监控)有助于防止过热造成的火灾等「变压器、配电柜」 推荐型号1×8、4×4、32×32 200℃ -40℃〜 (冰箱内、室内温度检测) 也可远程检测温度「白色家电(冰箱、空调))」推荐型号1×1、1×8(人体感应检测)也可检测静止的人「空调、照明」推荐型号1×8、4×4、32×32(发烧人员筛查)有助于无接触体温检测自动化「入室管理设备」推荐型号1×1、1×8、4×4(异常高温监控)有助于防止过热造成的火灾等「变压器、配电柜」 推荐型号1×8、4×4、32×32 200℃
与焦电传感器的比较

焦电传感器和MEMS非接触温度传感器都是接收红外线微弱的热能并输出信号的传感器。焦电传感器无法检测静止状态的人(物),而MEMS非接触温度传感器可以检测静止状态的人(物)。

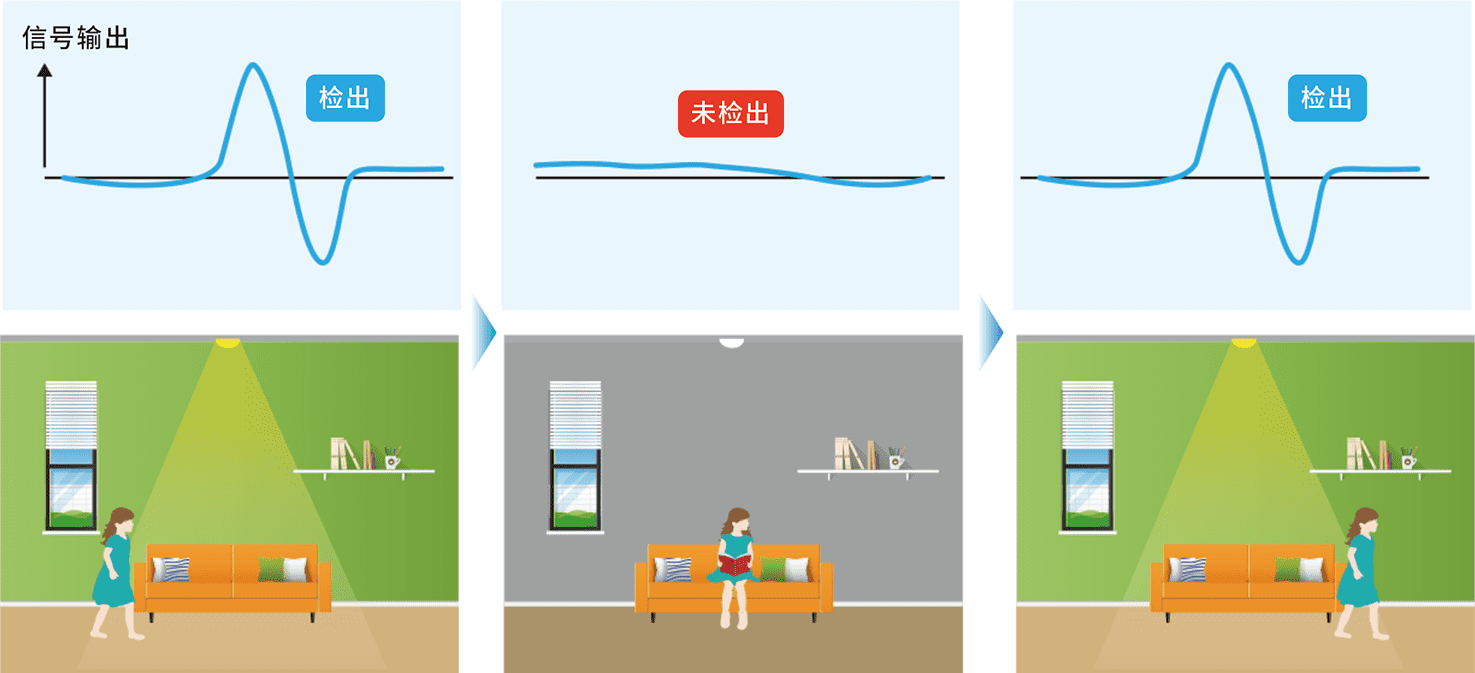

焦电传感器
仅检测视野内“红外热能的变化”并输出信号。
无法检测静止状态的人(物)</
无法检测静止状态的人(物)

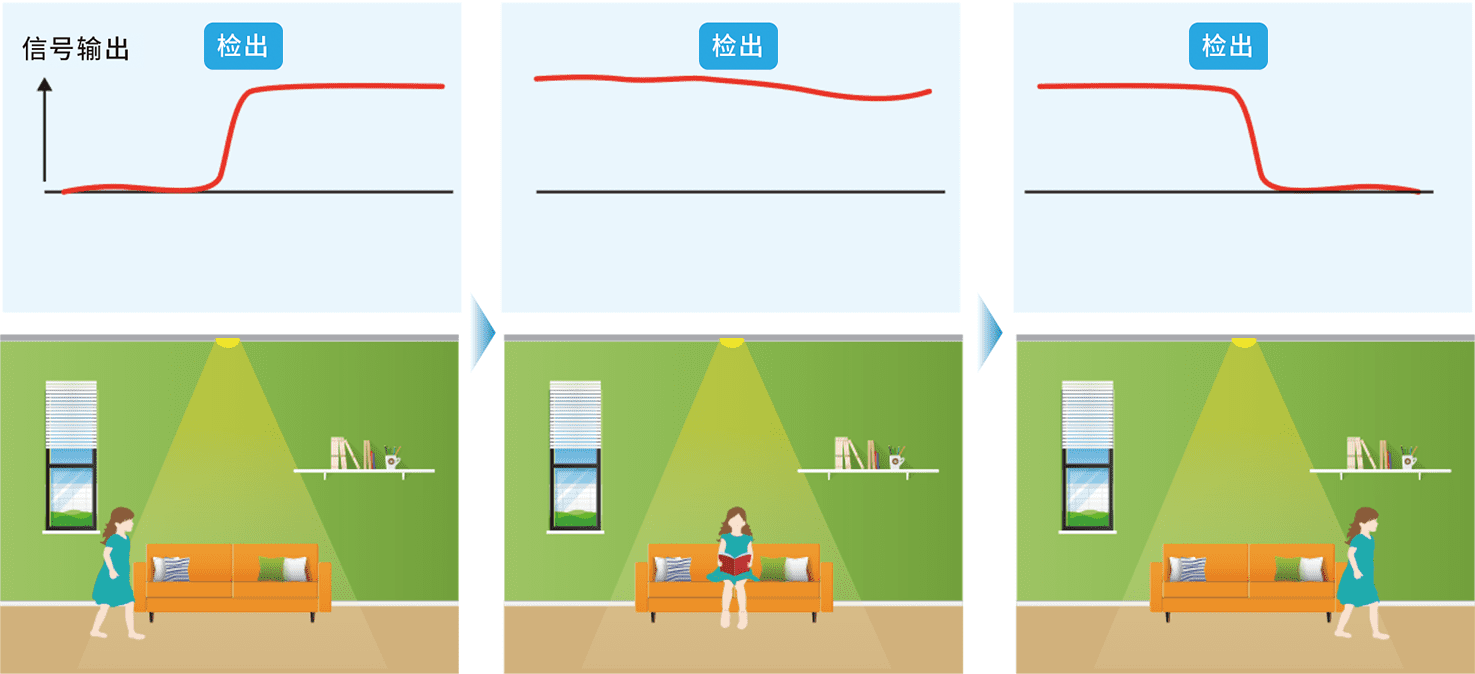

MEMS非接触温度传感器(热电堆)
持续”检测视野内的“红外热能”并输出信号。
可以检测静止状态的人(物)
可以检测静止状态的人(物)

种类

元件型 型号 外观
1×1 D6T-1A-01 D6T-1A-01/D6T-1A-02
D6T-1A-02
1×8 D6T-8L-09 D6T-8L-09/09H
D6T-8L-09H
4×4 D6T-44L-06 D6T-44L-06/06H
D6T-44L-06H
32×32 D6T-32L-01A D6T-32L-01A

额定值

项目 型号 D6T-1A-01 D6T-1A-02 D6T-8L-09 D6T-8L-09H D6T-44L-06 D6T-44L-06H D6T-32L-01A
电源电压 DC4.5〜5.5V
保存温度范围* -20〜80°C -40〜80°C -20~80°C -10〜60°C -20〜80°C
使用温度范围* 0〜60°C -40〜80°C 0~60°C 0~50°C -10〜70°C
储存湿度范围* 95%RH以下 95%RH以下 95%RH以下 85%RH以下 95%RH以下
使用湿度范围* 20〜95%RH 20〜95%RH 20〜95%RH 20〜85%RH 20〜95%RH
  • * 不结冰、凝露

特性

项目 型号 D6T-1A-01 D6T-1A-02 D6T-8L-09 D6T-8L-09H D6T-44L-06 D6T-44L-06H D6T-32L-01A
视野角度*1 X方向 58.0° 26.5° 54.5° 44.2° 90°
Y方向 58.0° 26.5° 5.5° 45.7° 90°
对象物温度输出精度*2 精度1 ±1.5℃以内
测量条件 : Vcc=5.0V
①Tx=25℃,Ta=25℃
②Tx=45℃,Ta=25℃
③Tx=45℃,Ta=45℃
±3.0℃以内
测量条件 : Vcc=5.0V
Tx=25℃,Ta=25℃
中央16×16画素領域
消耗电流 Typ. 3.5mA Typ. 5mA Typ. 19mA

功能

项目 型号 D6T-1A-01 D6T-1A-02 D6T-8L-09 D6T-8L-09H D6T-44L-06 D6T-44L-06H D6T-32L-01A
对象物温度检测范围*2 5~50°C -40~80°C 5~50°C 5~200°C 5~50°C 5~200°C 0~200°C
环境温度检测范围*2 5~45°C -40~80°C 5~45°C 5~45°C 5~45°C 5~45°C 0~80°C
输出规格 向串行通信端口输出与对象物温度(Tx)、参照温度(Ta)对应的数字值
输出形态(对象物温度) Binary Code(检测温度[℃]的10倍) Binary Code(检测温度[℃]的5倍) Binary Code(检测温度[℃]的10倍)
输出形态(传感器内部的参考温度) Binary Code(检测温度[℃]的10倍)
通信形态 I2C协议
温度分辨率(NETD)*3 0.02°C
(数据更新周期100msec)
0.06°C
(数据更新周期100msec)
0.03°C
(数据更新周期250msec)
0.06°C
(数据更新周期300msec)
0.33°C*4
(数据更新周期200msec)

对象物温度检测范围

  • D6T-44L-06, D6T-8L-09, D6T-1A-01
    Object Temperature Detection Range : D6T-44L-06, D6T-8L-09, D6T-1A-01
  • D6T-1A-02
    Object Temperature Detection Range : D6T-1A-02
  • D6T-44L-06H, D6T-8L-09H
    Object Temperature Detection Range : D6T-44L-06H, D6T-8L-09H
  • D6T-32L-01A
    Object Temperature Detection Range : D6T-32L-01A

连接

  • 热传感器结构图
    < D6T-8L-09/09H >

    Thermal Sensor Configuration Diagram
  • 端子配置

    端子 名称 功能 备注
    1 GND 接地
    2 VCC 正电源电压输入
    3 SDA 串行数据输入输出线 请将开漏、SDA连接至上拉电阻。
    4 SCL 串行时钟输入 请将开漏、SCL连接至上拉电阻。

视野特性

  • 注. 视野角度的定义:以改变传感器角度时的最大传感器输出为基准,将传感器输出
    可达其50%以上的角度范围定义为视野角度。

D6T-44L-06/06H

  • 视野角度(X方向)
    Field of view in X Direction
  • 视野角度(Y方向)
    Field of view in Y Direction
  • 各像素的检测区域
    Detection Area for Each Pixel

D6T-8L-09/09H

  • 视野角度(X方向)
    Field of view in X Direction
  • 视野角度(Y方向)
    Field of view in Y Direction
  • 各像素的检测区域
    Detection Area for Each Pixel

D6T-1A-01

  • 视野角度(X方向)
    Field of view in X Direction
  • 视野角度(Y方向)
    Field of view in Y Direction
  • 各像素的检测区域
    Detection Area for Each Pixel

D6T-1A-02

  • 视野角度(X方向)
    Field of view in X Direction
  • 视野角度(Y方向)
    Field of view in Y Direction
  • 各像素的检测区域
    Detection Area for Each Pixel

D6T-32L-01A

  • 视野角度(X方向)
    Field of view in X Direction
  • 视野角度(Y方向)
    Field of view in Y Direction
  • 各像素的检测区域
    Detection Area for Each Pixel

尺寸表

(单位: mm)

  • * 注. 由于绝缘距离的限制,不可接触金属零件。
  • * 注. 上述外形尺寸图中,未注公差为±0.3mm。

D6T-44L-06/06H

  • D6T-44L-06/06H
  • 可进行保持、固定的区域(斜线部)
    Top View
    Top View
    Bottom View
    Bottom View

D6T-8L-09/09H

  • D6T-8L-09/09H
  • 可进行保持、固定的区域(斜线部)
    Top View
    Top View
    Bottom View
    Bottom View

D6T-1A-01/D6T-1A-02

  • D6T-1A-01 / D6T-1A-02
  • 可进行保持、固定的区域(斜线部)
    Top View
    Top View
    Bottom View
    Bottom View

D6T-32L-01A

  • D6T-32L-01A
  • 可进行保持、固定的区域(斜线部)
    Top View
    Top View
    Bottom View
    Bottom View

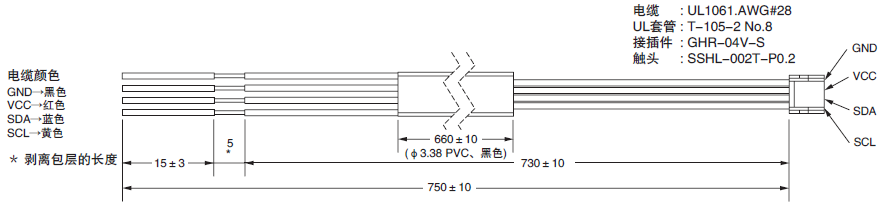

D6T-HARNESS-02
(另售)

D6T-HARNESS-02

请正确使用

使用注意事项

关于安装
  • 受周围环境和安装位置的影响,传感器有可能无法发挥上述特性,采用时请在充分理解、充分考虑的基础上,在贵公司的实际设备上事先进行评价后使用。
关于使用环境
  • 请勿在镜头上容易附着尘埃、油分等的环境中使用。否则可能无法正确测量温度。
  • 请勿在下述环境中使用。

    • 受水或油滴侵袭的场所
    • 室外
    • 阳光直射的场所
    • 有腐蚀性气体(氯、硫化气体、氨气等)的场所
    • 温度变化剧烈的场所
    • 可能会结冰、凝露的场所
    • 振动、冲击影响严重的场所
关于抗干扰措施
  • 本产品未配备保护电路,即使是瞬间,也请勿施加超过绝对最大额定值的电负载。否则会导致电路损坏。并且,请根据需要设置保护电路,避免超过绝对最大额定值。
  • 设置本产品时,请尽量远离产生高频的设备( 高频焊机、高频缝纫机等)或产生浪涌的设备。
  • 在产生干扰的周围设备( 尤其是电机、变压器、螺线管、电磁线圈等带电感成分的设备)处,请安装浪涌吸收器或噪声滤波器。
  • 为了防止感应干扰,本体接插件的接线应与高电压、大电流的动力线隔开。使用屏蔽线等方法也很有效。
  • 使用开关调整器时,电源的开关干扰可能会导致误动作,请在确认的基础上使用。
关于使用
  • 本产品为精密设备,如果坠落或承受过度的冲击、力,会发生故障或特性变化,因此请勿使其坠落,或向接插件部施加过大的力。请勿使用坠落的产品。
  • 请在采取防静电对策后进行操作。
  • 请务必在切断设备电源的状态下安装传感器。在接通电源的状态下进行作业,可能会导致误动作等。
  • 请切实固定光轴,以防发生偏移。
  • 请在平面上进行安装。安装面上如果存在高低差,传感器会发生变形,无法正确进行测量。
  • 请勿使用螺丝进行安装。否则可能导致基板的光刻胶剥落。固定时请正确安装,避免光刻胶剥落。
  • 安装后请务必进行动作确认。
  • 请使用指定的接插件(JST公司制造 GHR-04)切实连接,以免脱落。另外,直接焊接在接插件连接端子上可能会导致故障。
  • 接线时,请勿接错端子的极性。否则可能导致故障。
  • 请勿分解。
  • 请勿将电缆线束用于本产品以外的用途。
