B3AL 长行程·轻触式开关

高负载与高寿命兼备的长行程轻触开关

  • 高负载型也实现了高寿命。
    (参考值;OF=5N、寿命50万次)
  • 开关内部采用橡胶柱塞,实现了长行程。
RoHS 指令
Model 2D/3D CAD
B3AL-1000P Download
B3AL-1001P Download
B3AL-1002P Download
B3AL-1003P Download
注意:此网页提供了数据表的摘录。有关详细信息,请参阅产品数据表和其他适用的文件。

种类/动作特性

scroll
按钮颜色 绿 白(乳白色) 褐色
动作力(OF) 1.96±0.59N
{ 200±60 gf }
2.45±0.69N
{ 250±70 gf }
3.00±0.90N
{ 306±92 gf }
3.50±1.05N
{ 357±107 gf }
4.00±1.20N
{ 408±122 gf }
回复力(RF) 0.24 N {24 gf} min. 0.49 N {50 gf} min. 0.60 N {61 gf} min. 0.70 N {71 gf} min. 0.70 N {71 gf} min.
预行程(PT) 1.3+0.2/−0.3mm



压纹带 型号 B3AL-1000P B3AL-1001P B3AL-1002P B3AL-1003P B3AL-1006P
最小包装单位 1,400个
scroll
按钮颜色 粉红
动作力(OF) 4.50±1.35N
{ 459±138 gf }
5.00±1.50N
{ 510±153 gf }
3.00±0.90N
{ 306±92 gf }
3.50±1.05N
{ 357±107 gf }
回复力(RF) 0.70 N {71 gf} min. 1.00 N {102 gf} min. 0.60 N {61 gf} min. 0.70 N {71 gf} min.
预行程(PT) 1.3+0.2/-0.3mm



压纹带 型号 B3AL-1005P B3AL-1004P B3AL-1002P-MS B3AL-1003P-MS
最小包装单位 1,400个

Ratings / 性能

额定值(阻性负载) 1 to 50 mA at 5 to 16 VDC
使用环境温度 -40°C~+90°C 60%RH以下 (无结冰、无凝露)
使用环境湿度 35%~85% (+5~+35 °C)
接点结构 1a(常开接点)
绝缘电阻 100 mΩ 以下
接触电阻 100 MΩ 以上(DC500V绝缘电阻计)
耐电压 AC250V 50/60Hz 1min
震荡时间 5ms以下(以3~4次/秒的速度敲击柱塞中央部)
振动 误动作 10~55Hz 双振幅1.5mm
冲击 耐久 最大1,000m/s2
误动作 最大100m/s2
寿命 B3AL-1000P : 100万次以上
B3AL-1001P : 100万次以上
B3AL-1002P : 100万次以上
B3AL-1003P : 100万次以上
B3AL-1004P : 50万次以上
B3AL-1005P : 100万次以上
B3AL-1006P : 100万次以上
B3AL-1002P-MS : 100万次以上
B3AL-1003P-MS : 100万次以上
重量 约0.18 g

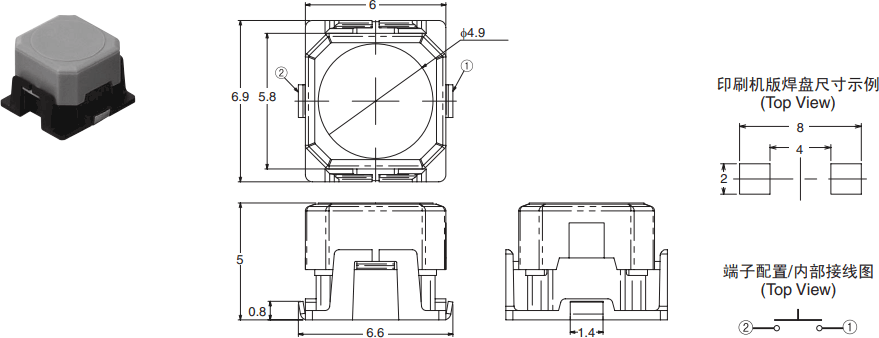

外形尺寸

(单位: mm)

Dimensions:B3AL for Automotive

Precautions

请正确使用

关于焊接

使用回流炉焊接时,请在下图的端子部温度曲线范围内进行。

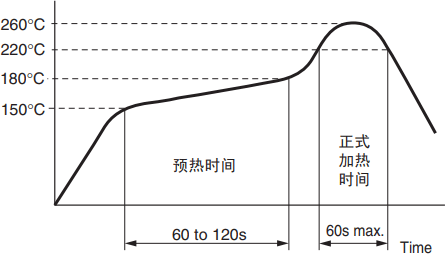

Terminal temperature profile
关于清洗

该型号开关不能清洗。
如果进行清洗,可能导致焊剂或基板上的异物随同清洗液一同进入开关内部,导致故障。

关于包装规格

B3AL的压花带包装规格如下所示。

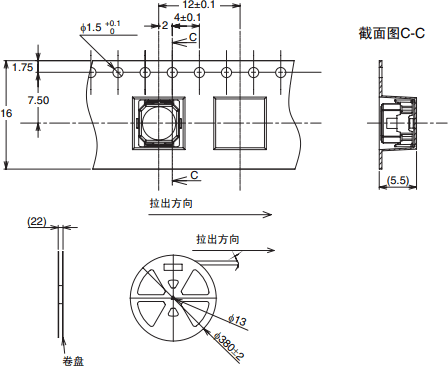

The packaging specifications in embossed taping
关于操作方法
  1. 不可施加强力反复操作。在柱塞已经按下的状态下进一步加 压,或过大的负载都会使零件变形,从而导致动作不良。
  2. 请在柱塞可以从垂直方向笔直动作的方向安装开关。按压柱塞 的端边、或从倾斜方向操作会使零件变形、损坏,从而导致开 关耐久性降低以及动作不良。
  3. 建议使用φ3mm以上的圆棒作为操作件。

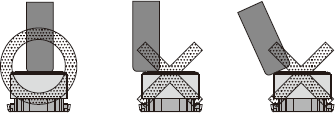

Operation for B3AL
关于防尘对策

请勿在有粉尘的场所安装及使用本开关。
不得不使用时,请采取薄膜等保护措施。

关于防水、防滴

本开关不是防水、防滴结构。
请勿在会接触水的场所安装及使用。
