G5NB 功率继电器

耐冲击电压10kV的1极3A/5A开闭的小型继电器

  • 采采用高功率电磁回路,实现高灵敏度(200mW)。
  • 标准品取得UL、CSA、VDE认证。
  • 用途符合EN61010强化绝缘标准
  • 符合IEC/EN 60335-1。(-HA型号)
  • 符合IEC/EN 60079-15。(仅限型号G5NB-1A4、G5NB-1A4-E)
  • 支持保持电压、PWM控制,有助于节能。(G5NB-□-PW型)
RoHS 指令
Model 2D/3D CAD
G5NB-1A Download
G5NB-1A-CF Download
G5NB-1A-CF-PW Download
G5NB-1A-HA Download
G5NB-1A-HA-CF Download
G5NB-1A-HA-CF-PW Download
G5NB-1A-HA-PW Download
G5NB-1A-PW Download
注意:此网页提供了数据表的摘录。有关详细信息,请参阅产品数据表和其他适用的文件。

种类

种类
端子形状 市场代码 分类 接点方式 防护等级 型号 额定线圈电压 最小包装单位
印刷电路板用端子 通用 标准 SPST-NO (1a) 耐助焊剂 G5NB-1A(-SP) 5VDC
12VDC
18VDC
24VDC
100 个/ 托盘
(50 个/根)
密封 G5NB-1A4(-SP)
耐助焊剂 G5NB-1A-CF(-SP) 5VDC
12VDC
24VDC
G5NB-1A-CF-PW(-SP)
G5NB-1A-PW(-SP)
大容量 G5NB-1A-E(-SP) 5VDC
12VDC
18VDC
24VDC
密封 G5NB-1A4-E(-SP)
家用电器 标准 耐助焊剂 G5NB-1A-HA(-SP) 5VDC
12VDC
24VDC
G5NB-1A-HA-CF(-SP)
G5NB-1A-HA-CF-PW(-SP)
G5NB-1A-HA-PW
大容量 G5NB-1A-E-HA(-SP) 12VDC
24VDC

额定值

操作线圈

种类
额定电压 额定电流
(mA)
线圈电阻
(Ω)
动作电压
(V)
复位电压
(V)
最大容许电压
(V)
消耗功率
(mW)
额定电压的%
DC5V 40 125 75%以下 10%以上
10 ~ 31%
  • 标准: 180% (23°C时)
  • 大容量: 170% (23°C时)
约200
约32
DC12V 16.7 720
DC18V 11.1 1,620
DC24V 8.3 2,880

开关部(接点部)

种类
项目
电阻负载
标准型
大容量型
接点类型
接点材质 Ag合金(无cd材料)
额定负载 AC125V 3 A AC250V 5 A
DC30V 3 A DC30V 3 A
额定通电电流 3 A 5 A
最大开关电压 AC250 V, DC30 V
最大开关电流 3 A 5 A

性能

种类
接点电阻∗1 100 mΩ 以下
动作(设定)时间 10 ms 以下
释放(复位)时间 10 ms 以下
绝缘电阻∗2 1,000 MΩ 以上 (DC500 V以上)
耐电压 线圈与接点间 AC4,000 V, 50/60 Hz 1 min
同极接点间 AC750 V, 50/60 Hz 1 min
耐冲击电压 线圈与接点间 10 kV (1.2 x 50 νs)
耐振动 寿命 10 ~ 55 ~ 10 Hz, 单振幅0.75 mm
(双振幅1.5 mm)
误动作 10 ~ 55 ~ 10 Hz, 单振幅0.75 mm
(双振幅1.5 mm)
耐冲击 寿命 1,000 m/s2
误动作 100 m/s2
耐久性 机械寿命 500万次以上
电气寿命 标准型 (G5NB-1A, -1A4)
  • 20万次以上AC125 V, 3A
  • 20万次以上DC30 V, 3A
高容量型 (G5NB-1A-E, -1A4-E)
  • 10万次以上AC250 V, 5A
  • 20万次以上DC30 V, 3A
    (额定负载 开关频率1,800次/h)
故障率(P水准) (参考值)∗3 DC5V 10mA
使用环境温度 -40°C ~ 85°C (无结冰、无凝露)
使用环境湿度 5% ~ 85%
重量 约4 g

外形尺寸

(单位: mm)

G5NB-1A(4)(-E)(-HA)(-CF)(-PW)

  • Dimensions: G5NB-1A(4)(-E), G5NB-1A-E-HA

    ∗ 平均尺寸

  • 印刷基板加工尺寸
    (BOTTOM VIEW)

    尺寸公差: ±0.1 mm

    PCB Mounting Holes
    端子配置/内部连接图
    (BOTTOM VIEW)
    (底视图)
    Terminal Arrangement / Internal Connections

    (无线圈极性)

请正确使用

「共通注意事项」请参考相关页。

正确的使用方法

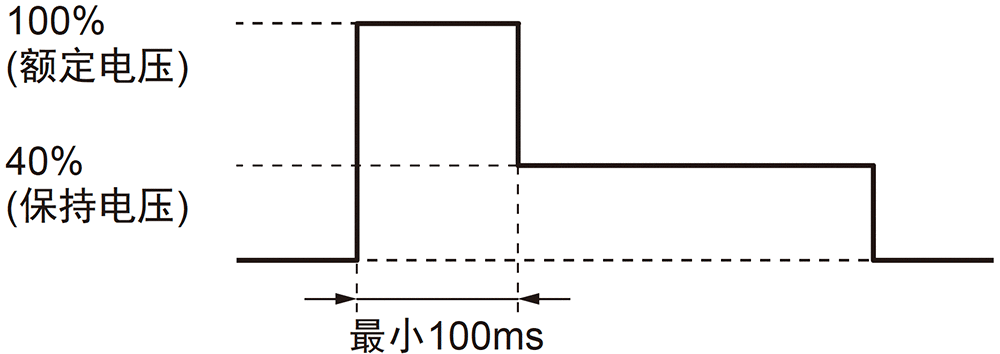

继电器动作后的线圈电压下降(保持电压)
  • 如果继电器动作后线圈电压降为保持电压,应先向线圈施加额定电压至少100ms,如下图所示。
  • 线圈保持电压需要的电压至少为额定电压的40%。请勿让电压波动使线圈保持电压降至此值以下。
Coil Voltage Reduction (Holding Voltage) after Relay Operation
种类
  施加的线圈电压 线圈电阻 功耗
额定电压 100% 125Ω (5 VDC)
720Ω (12 VDC)
2880Ω (24 VDC)
约200 mW
保持电压 40% 约32 mW
●通过PWM驱动降低线圈功耗
  • PWM 驱动对应产品(-PW)可利用PWM控制降低线圈保持电流,从而实现省电。
  • 继电器工作时请对线圈施加100ms以上的额定电压。
  • 下述为本公司验证条件。使用前,请务必在实际使用条件下对 实际设备进行确认。

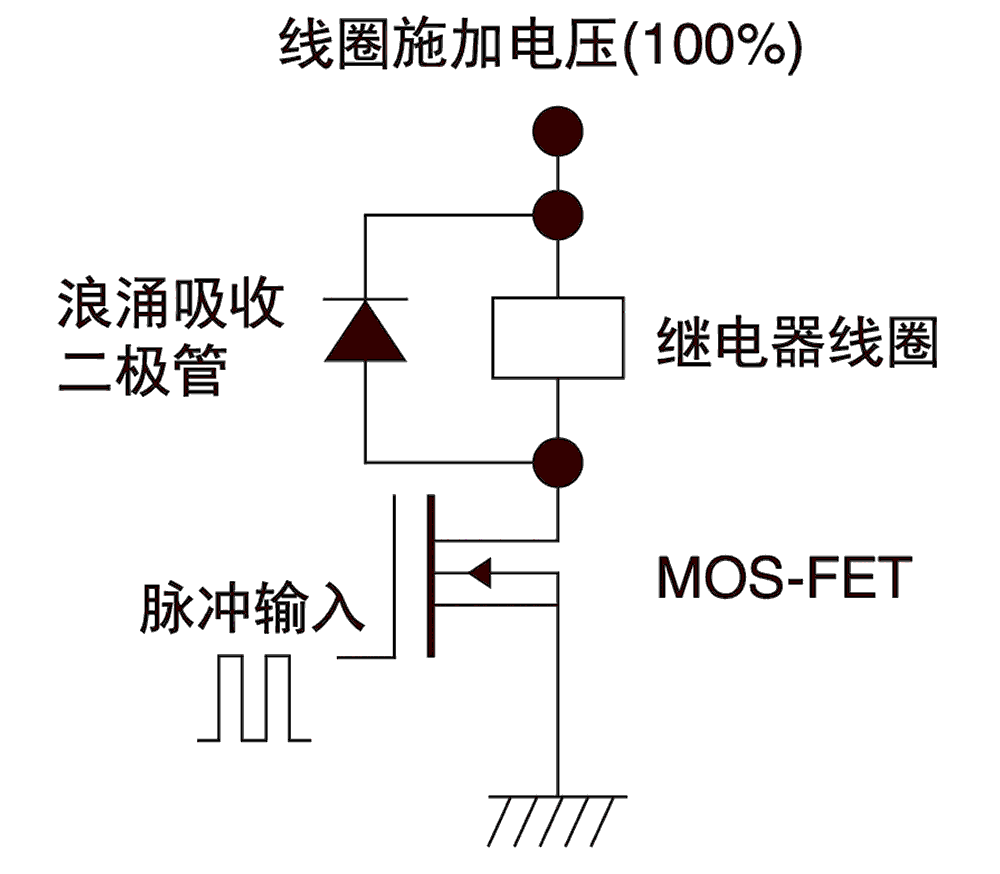

■驱动电路示例

■本公司验证条件

  • 施加电压: 额定电压
  • Duty: 50%以上
  • 频率: 10kHz以上
  • 二极管Vf: 0.4 V以下
